Устройство УЗМС13-У

Устройство УЗМС13-У

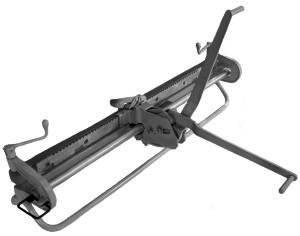

Устройство УЗМС13-У механическое рычажное без электрического привода для запрессовки скоб разъемных соединителей МС 7-11, МС 10-13, К27, К28.

Устройства УЗМС13-1000, УЗМС13-1200, УЗМС13-1400 - позволяют запрессовывать соединители МС 7-11, МС 10-13, К27, К28 на конвейерную ленту максимальной шириной соответствующей ширине рабочей части устройства. Универсальное устройство - УЗМС13-У позволяет запрессовывать соединители на ленту любой ширины. За один проход устройство УЗМС13-У устанавливает 800 мм соединителей, в случае если этого недостаточно (лента шириной более 800 мм), необходимо производить запрессовку в два этапа, посредством перестановки устройства УЗМС13-У вдоль стыка, причем справа налево. При втором подходе нужно установить соединители таким образом, чтобы сохранялся шаг между скобами.

Порядок работы устройства УЗМС13-У при сшивке конвейерной ленты скобами МС 7-11, МС 10-13, К27, К28

1. Заправить ленту в устройство, оставив по 30 мм с каждой стороны и упереть в дистанционные ограничители, расположенные на перфорированной трубе;
2. Зафиксировать ленту винтовыми зажимами;
3. Винт-указатель, расположенный на клещах, поставить в максимальное положение. Установить клещи в устройство, таким образом, чтобы нижняя часть щечек клещей вошла в пазы гребенчатой рейки (крайнее левое положение) и продвинуть клещи вдоль рейки, нажав на шаговое устройство три раза;
4. Установить винт-указатель против цифры, соответствующей толщине ленты;
5. Произвести запрессовку путем скрещивания клещей;
6. Только после возврата клещей в исходное положение передвинуть их вдоль рейки, нажав шаговое устройств;
7. В случае неполного загиба скоб, необходимо передвинуть винт-указатель в сторону уменьшения и произвести действия, указанные в п.п. 5-6;
8. После запрессовки передвинуть клещи в крайнее левое положение, поставить винт-указатель в максимальное положение и снять клещи;
9. Вытащить шомпол, ослабить зажимное устройство, удалить ленту;
10. Повторить операции, указанные в пунктах 1-9 для второго конца ленты.

Для увеличения ресурса колодок универсального устройства УЗМС13-У рекомендуется прошивать конвейерную ленту разъемными соединителями МС 7-11, МС 10-13, К27, К28 в два прохода - сначала установив переключатель толщины ленты на максимальное значение, а на второй проход установить переключатель на фактическую толщину конвейерной ленты.
