Готовые решения для механической стыковки конвейерных лент толщиной от 3.5 до 15 мм

Anker® Wire Hooks

Соединительная система конвейерной ленты Anker® Lacing - совершенство формы

Соединители системы Anker® используются для соединения в кольцо тонких конвейерных и технологических лент из поливинилхлорида, полиуретана, тефлона, резины. Типичные области применения - соединение конвейерных лент, технологических транспортерных лент и трансмиссионных ремней, применяемых в сельском хозяйстве, пищевой промышленности, фармацевтике, логистике, лентах для гофрированного картона, лентах для прачечных и т.п.

Система соединения конвейерных лент ANKER® для применения на современных ленточных транспортерах и конвейерах

Ленточные конвейеры в промышленности, логистике и сельском хозяйстве служат для рационального перемещения материалов и экономичной организации технологических процессов. Условия, в которых применяются конвейерные ленты, редко являются идентичными. Различные конструкции использования имеется и материалы конвейеров, а также разнообразие ширины и соответствующее толщины конвейерной ленты предъявляют высокие соединение требования к механическим соединительным системам.

Соединительная система конвейерной ленты ANKER® является ответом на эти требования. Она включает в себя три компонента: соединители конвейерной ленты ANKER®, соединительную проволоку и стержни, а также монтажное оборудование и инструменты. Все компоненты тщательно согласованы между собой для работы в единой системе. В процессе многолетней интенсивной научно-исследовательской деятельности в тесном контакте с пользователями, производителями и поставщиками материалов были созданы изделия, которые определяют сегодняшний технический уровень, что нашло свое отражение и в многочисленных международных патентах.

В обширной ассортиментной программе ANKER® Вы сможете найти экономичное и быстро реализуемое решение по соединению Ваших конвейерных лент.

Соединительная система конвейерной ленты ANKER® состоит из четырех серий соединителей:

  • проволочные крючковые соединения в бумажной оправе
  • проволочные крючковые соединения с приваренной поперечной проволокой
  • соединения из полосовой стали
  • соединение в форме спирали из полимерных материалов

Каждая серия, а внутри серии каждый вариант, разрабатываются в своем конструктивном решении с учетом цели использования. При этом оптимальная соединительная геометрия охватывает следующие ключевые характеристики: форма, прочность материала, шаг посадки, длина крючка в зависимости от диаметра барабана, взаимные пропорции крючков, длина острия, в зависимости от толщины ленты, угол раскрытия и врезки.

Как соединить транспортерную ленту и подобрать подходящие механические соединители Anker Lacing

  • Определить натяжение ленты (по паспорту или Data sheet на ленту)
  • Измерить толщину ленты в месте стыка
  • Определить диаметр наименьшего барабана (шкива, вала) с углом обхвата лентой >90 град.
  • Выбрать тип замка, который подходит лучшим образом из нижеприведённой таблицы или

Рекомендации по подбору замков Anker Lacing

  • Проволочные замки Anker Lacing произведенные из тонкой проволоки обеспечивают низкий профиль соединения (не выступают над лентой)
  • Соединители Anker Lacing произведенные из толстой проволоки предназначены для больших нагрузок и имеют более высокую стойкость к износу
  • Замки Anker Lacing с малым плечом подходят для нормальных условий работы, замки с удлиненным плечом захвата имеют большую ширину стыка и предназначены для повышенных нагрузок.

Характеристики механических соединителей Anker Lacing

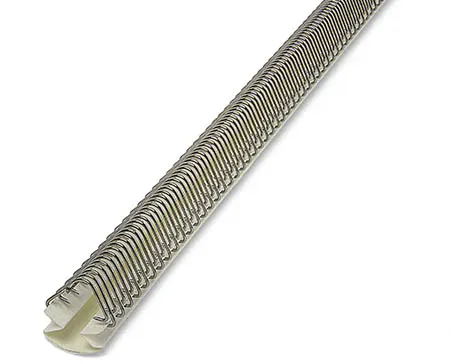

А-серия - проволочные крючки на поперечной проволоке

Серия Толщина проволоки, мм Шаг, мм Длина полосы соединителя, мм Толщина ленты, мм Мин. Ø вала, мм
A30 0.80 2.54 300 и 600 до 2.5 50
A34 0.90 x 0.50 2.54 35 - 115 и 150 до 2.0 50
A35 0.90 x 0.60 2.54 150, 300 и 600 до 2.0 50
A36 0.90 x 0.70 2.54 300 и 600 до 4.0 25
A40 1.00 3.175 300 и 600
спец. размеры до 1500
до 4.0 50
A2-A7 1.20 - 1.38 3.67 300 и 600
спец. размеры до 2500
до 10.0 50

Таблица выбора механических соединителей ANKER

Мин.
Ø вала

Ø стержня

Ø проволоки, мм

ТОЛЩИНА ТРАНСПОРТЕРНОЙ ЛЕНТЫ ИЛИ РЕМНЯ

до 1.5

от 1.5
до 2.0

от 2.0
до 2.5

от 2.5
до 3.0

от 3.0
до 3.5

от 3.5
до 4.0

от 4.0
до 5.0

от 5.0
до 6.5

от 6.5
до 8.0

от 8
до 9

от 9
до 10

30

1,35-1,5

0,9 x 0,7

A36SLXSP

A36SLSP

0,9 x 0,5

A34SLSP

40

A34SP

50

0,8

0,80

A30SP

A30

0,9 x 0,6

A35SP

0,9 x 0,7

A36XSP

A36SP

A36

A36LP

1,8-2,0

1,00

A40XSP

A40SP

A40

1,20

A2

75

1,5-1,8

0,80

A30LLPS

A30LL

0,9 x 0,7

A36LL5P

A36LL

A36LLLP

1,8-2,0

1,00

A40LLXSP

A40LLSP

A40LL

2,0-2,5

1,20

A3

100

2,5-3,0

1,38

A4

125

3,0-3,5

1,38

A5

150

3,5-4,0

1,38

A6

175

3,5-4,0

1,38

A7

Маркировка проволочных соединителей ANKER® по размерам крючков

XSP - очень короткий шип

SP - короткий шип

LP - длинный шип

SL - короткое плечо

LL - длинное плечо (большой крючок)

Материалы из которых изготавливаются  ANKER® Lacing

G - Galvanized Steel - гальванизированная сталь

S - 400 Series Stainless Steel - нержавеющая сталь AISI 430 1.4016 EN 10088-3 (слабо магнитится)

SS - 300 Series Stainless Steel - нержавеющая сталь AISI 316/316L 1.4401/1.4404 EN 10088-3 (не магнитится)

Скачать информационный лист Anker® Lacing System

Если вам нужны более подробные сведения о проволочных крючках Anker® Wire Hooks, рекомендуем обратиться к нашим специалистам для получения подробной информации о возможности применения в ваших конкретных условиях.

Торговая марка Anker® принадлежат FLEXIBLE STEEL LACING COMPANY FLEXCO® DOWNERS GROVE, IL 60515 U.S.A. FLEXCO® Reg. U.S. Pat. & TM of

Оригинальная продукция Flexible Steel Lacing Company, USA - Flexco® (Флекско)
