Готовые решения для механической стыковки конвейерных лент толщиной от 3.5 до 15 мм

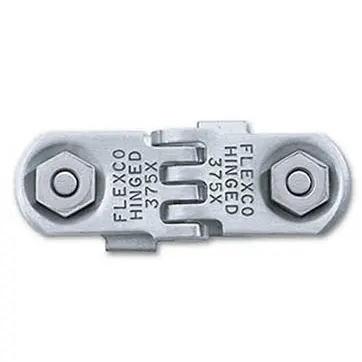

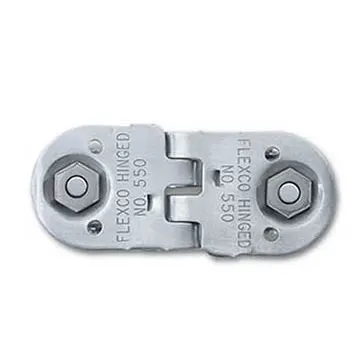

Flexco® Bolt Hinged

Болтовые шарнирные соединители Flexco® Bolt Hinged 375X и 550

Если для лент используются небольшие барабаны (например, в строительном оборудовании и дорожной технике), болтовые шарнирные соединители Flexco® Bolt Hinged обеспечивают прочность, надежность и легкость монтажа.

Болтовые шарнирные замки Flexco® Bolt Hinged разработаны специально для конвейерного оборудования, где транспортерная лента передвигается по барабанам небольшого диаметра, при этом, исходя из условий использования оборудования и высоких нагрузок, необходимо применять ленту толщиной от 6 мм до 16 мм и прочностью до 500 Н/мм. Такие параметры конвейерной ленты, как правило, встречаются на конусных и роторных дробилках, питателях и дозаторах на бетонных заводах, передвижных сортировочных установках, мобильных конвейерах.

Содержание

  1. Области применения соединителей Flexco® Bolt Hinged 375X и 550
  2. Выбор размера соединителей Flexco® Bolt Hinged 375X и 550
  3. Выбор металла соединителей
  4. Выбор соединительного стержня
  5. Программа поставки соединителей Flexco® Bolt Hinged 375X и 550

Преимущества болтовых соединителей в шарнирном исполнении

  • Подходят для областей применения, в которых необходимо часто изменять длину ленты, соединение можно с легкостью разъединить, просто вытащив соединительный стержень.
  • Используются те же удобные ручные или приводные монтажные инструменты, как и для болтовых неразъемных соединителей Flexco®.
  • Различные варианты материалов: сталь, нержавеющая сталь, MegAlloy® или Everdur®.

Типичные области применения соединителей Flexco® Bolt Hinged 375X и 550

  • Строительное и дорожное оборудование
  • Транспортировка угля, соли и карбоната калия
  • Конвейерные ленты отвальных и штабелеукладочных конвейеров
  • Другие области применения, предусматривающие барабаны небольшого диаметра

Таблица выбора соединителей Flexco® Bolt Hinged 375X и 550

Размер соединителейТолщина ленты, мм (измеряется после снятие обкладки)Прочность ленты ≤ Н/ммРасчетное натяжение ленты ≤ PIWРекомендуемый минимальный диаметр барабана
Рабочее натяжение ленты 75-100% от расчетного Рабочее натяжение ленты менее 75% от расчетного
375X 6-11 300 190 150 100
550 6-16 500 300 250 200

¹ Рекомендованное рабочее натяжение включает коэффициент безопасности 4:1. Допустимое рабочее натяжение зависит от прочности ленты, а также типа соединителей. Указанное для механического соединителя номинальное значение в ньютонах на миллиметр (Н/мм) имеет значение только при использовании с лентой соответствующей прочности. За информацией о номинальных характеристиках конвейерной ленты обратитесь к ее поставщику. При любых изменениях, относящихся к ленте, барабанам, натяжению ленты или условиям работы конвейера, всегда необходимо проводить оценку выбора механических соединителей Flexco®.

Описание материалов, из которых изготавливаются механические соединители Flexco® Bolt Hinged 375X и 550

Для оптимальной работы механических соединителей конвейерных лент в разных условиях, Flexco® предлагает различные варианты исполнения пластин: из стали, из нержавеющей стали, из сплавов с особыми свойствами. Определите какой тип материала наиболее подходит для вашей задачи:

  1. Сталь оцинкованная - cтандартный материал для изготовления соединителей Flexco®, подходящий для большинства областей применения.
  2. Нержавеющая сталь AISI 316 - нержавеющая сталь обеспечивает дополнительную защиту от истирания, магнетизма и коррозии, вызываемой кислотами и другими химическими веществами. Отличный выбор в пользу увеличения эксплуатационного ресурса механического стыка.
  3. MegAlloy®- очень износостойкий материал, срок службы которого в несколько раз превышает срок службы стали. Не рекомендуется использовать в условиях с ударными воздействиями и в коррозийных средах.
  4. Everdur®- безыскровой медный сплав разработанный Flexco® для механических соединителей конвейерных лент эксплуатируемых во взрывоопасной среде зерновых элеваторов.

Таблица выбора материала соединителей Flexco® Bolt Hinged

Материал соединителя Магнитные свойства Устойчивость к истиранию Химическая устойчивость Стойкость к коррозии Искрообразование
Сталь да хорошо плохо плохо да
Нерж. сталь (300) немного хорошо очень хорошо отлично да
MegAlloy® да отлично плохо плохо да
Everdur нет плохо плохо плохо нет

Соединительные стержни для Flexco® Bolt Hinged 375X и 550

Описание Изображение Маркировка Характеристики
Стальной трос с нейлоновым покрытием
NC
NC Ø 6,3 Нейлоновое покрытие защищает от коррозии, упрощает вставку и предотвращает перемещение соединительного стержня. Не рекомендуется использовать во влажной абразивной среде.
Трос из нержавеющей стали с нейлоновым покрытием
NCS
NCS Ø 6,3 Используется вместо стержня NC для повышения устойчивости к коррозии.
Неизолированный стальной трос
SC
SC Ø 6,0 Предназначен для транспортировки песчаных или абразивных материалов.
Неизолированный трос из нержавеющей стали серии 300
SSC
SSC Ø 6,0 Предназначен для условий, в которых стержни NS и NCS быстро подвергаются коррозии или износу (влажная абразивная среда).
Армированный кабель с нейлоновым покрытием
NAC
NAC Ø 6,3 Оболочка из износостойкой армированной стали и нейлоновое покрытие обеспечивают легкую установку и длительный срок службы.
Неизолированный армированный кабель
AC
AC Ø 6,3 Для выдвижных конвейеров, чтобы обеспечить легкое извлечение соединительных стержней.
Неизолированный армированный кабель из нержавеющей стали
ACS
ACS Ø 6,3 Обладает такими же преимуществами, как и неизолированный армированный кабель, а также обеспечивает защиту от коррозии.
Бронзовый кабель с нейлоновым покрытием
NB
NB Ø 6,3 Полностью немагнитный соединительный стержень.

СТАНДАРТНЫЕ НАБОРЫ 375X "J" - Box

Основные характеристики Flexco® Bolt Hinged 375X

Толщина ленты 6-11 мм
Прочность ленты 300 Н/мм
Номинальное натяжение ленты 190 PIW
min. Ø барабана 150 мм

Материал соединителей: сталь, нержавеющая сталь 300, Everdur®

В комплекте: 2 полосы соединителей, гайки, болты, направляющий штифт, оранжевая уплотнительная трубка, шайбы, соединительный стержень.

СТАЛЬ

В комплекте: 2 полосы соединителей, гайки, болты, направляющий штифт, оранжевая уплотнительная трубка, шайбы, соединительный стержень NC Ø 6,3

Ширина ленты Номер заказа Артикул
400 375XJ400NC-SN 40127
500 375XJ500NC-SN 40128
650 375XJ650NC-SN 40131
800 375XJ800NC-SN 40129
1000 375XJ1000NC-SN 40112
1200 375XJ1200NC-SN 40111
1400 375XJ1400NC-SN 40130

НЕРЖАВЕЮЩАЯ СТАЛЬ

В комплекте: 2 полосы соединителей, гайки, болты, направляющий штифт, оранжевая уплотнительная трубка, шайбы, соединительный стержень NCS Ø 6,3

Ширина ленты Номер заказа Артикул
400 375XSJ400NCS 39894
500 375XSJ500NCS 39644
650 375XSJ650NCS 39871
800 375XSJ800NCS 40121
1000 375XSJ1000NCS 40120
1200 375XSJ1200NCS 40045
1400 375XSJ1400NCS 39637

EVERDUR

В комплекте: 2 полосы соединителей, гайки, болты, направляющий штифт, оранжевая уплотнительная трубка, шайбы, соединительный стержень NB Ø 6,3

Ширина ленты Номер заказа Артикул
500 375XEJ500NB
39631
650 375XEJ650NB
39481
800 375XEJ800NB
39480
1000 375XEJ1000NB 39482
1200 375XEJ1200NB 39475

СТАНДАРТНЫЕ НАБОРЫ 550 "J" - Box

Основные характеристики Flexco® Bolt Hinged 550

Толщина ленты 6-16 мм
Прочность ленты 500 Н/мм
Номинальное натяжение ленты 300 PIW
min. Ø барабана 250 мм

Материал соединителей: сталь, нержавеющая сталь 300, Everdur®, MegAlloy®

В комплекте: 2 полосы соединителей, гайки, болты, направляющий штифт, оранжевая уплотнительная трубка, шайбы, соединительный стержень.

СТАЛЬ

В комплекте: 2 полосы соединителей, гайки, болты, направляющий штифт, оранжевая уплотнительная трубка, шайбы, соединительный стержень NC Ø 6,3

Ширина ленты Номер заказа Артикул
500 550J500NC-SN 40114
650 550J650NC-SN 40117
800 550J800NC-SN 40118
1000 550J1000NC-SN 40116
1200 550J1200NC-SN 40122
1400 550J1400NC-SN 40124

НЕРЖАВЕЮЩАЯ СТАЛЬ

В комплекте: 2 полосы соединителей, гайки, болты, направляющий штифт, оранжевая уплотнительная трубка, шайбы, соединительный стержень SSC Ø 6,3

Ширина ленты Номер заказа Артикул
500 550SJ500SSC 39460
650 550SJ650SSC 39461
800 550SJ800SSC 39462
1000 550SJ1000SSC 39463
1200 550SJ1200SSC 39464
1400 550SJ1400SSC 39465

EVERDUR - немагнитные

В комплекте: 2 полосы соединителей, гайки, болты, направляющий штифт, оранжевая уплотнительная трубка, шайбы, соединительный стержень NB Ø 6,3

Ширина ленты Номер заказа Артикул
650 550SJ650NB 39523
800 550SJ800NB 39524
1000 550SJ1000NB 39470
1200 550SJ1200NB 39532
1400 550SJ1400NB 39469

MEGALLOY®

В комплекте: 2 полосы соединителей, гайки, болты, направляющий штифт, оранжевая уплотнительная трубка, шайбы, соединительный стержень SC Ø 6,0

Ширина ленты Номер заказа Артикул
500 550MAJ500SC-SN 39609
650 550MAJ650SC-SN
39634
800 550MAJ800SC-SN
40105
1000 550MAJ1000SC-SN
40115
1200 550MAJ1200SC-SN
40132

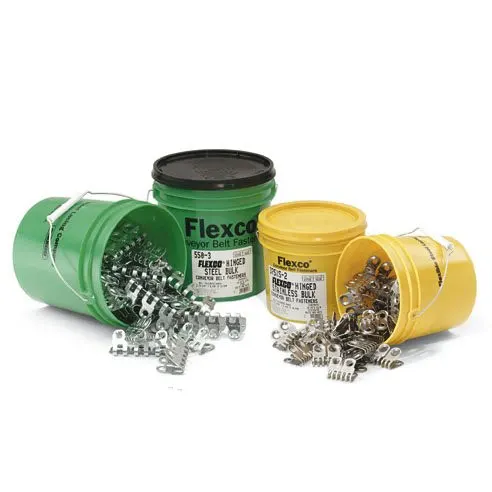

BULK НАБОРЫ 375X

СТАЛЬ

Номер заказа Артикул Пластины
375X-3-SN
39964
3х18

¹ наборы отдельных элементов поставляются в пластиковых ведрах в комплекте с болтами и гайками

НЕРЖАВЕЮЩАЯ СТАЛЬ

Номер заказа Артикул Пластины
375XS-2
40108
2х25
375XS-3 40109 3x18

¹ наборы отдельных элементов поставляются в пластиковых ведрах в комплекте с болтами и гайками

BULK НАБОРЫ 550

СТАЛЬ

Номер заказа Артикул Пластины
550-1-SN
40107 1х50
550-3-SN 39874 3x18

¹ наборы отдельных элементов поставляются в пластиковых ведрах в комплекте с болтами и гайками

НЕРЖАВЕЮЩАЯ СТАЛЬ

Номер заказа Артикул Пластины
375XS-2 40108 2х25
375XS-3 40109 3x18

¹ наборы отдельных элементов поставляются в пластиковых ведрах в комплекте с болтами и гайками

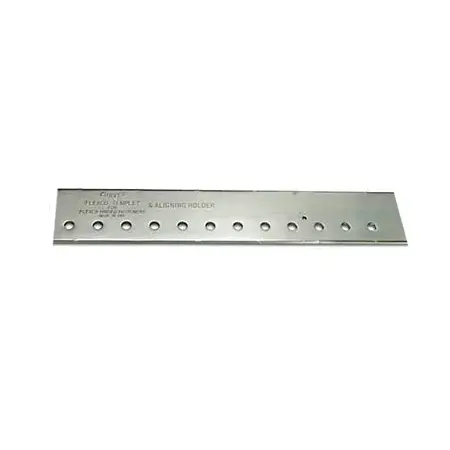

КРИВОЛИНЕЙНЫЕ ШАБЛОНЫ

Шаблоны не только обеспечивают точное размещение отверстий для болтов, но и имеют специальную криволинейную форму для правильной установки болтовых разъёмных механических соединителей Flexco® Bolt Hinged.

ШАБЛОНЫ 375X

Ширина ленты Номер заказа Артикул
500 375X-500 31513
650 375X-650 31516
800 375X-800 31519
1000 375X-1000 31521
1200 375X-1200 31524
1400 375X-1400 31526

ШАБЛОНЫ 550

Ширина ленты Номер заказа Артикул
500 5-500 31539
650 5-650 31272
800 5-800 31220
1000 5-1000 31238
1200 5-1200 31547
1400 5-1400 31262

КРИВОЛИНЕЙНЫЙ РЕЗАК

Ширина ленты Номер заказа Артикул
750 400430
30914
900 400436
30915
1050 400442
30916
1200 400448 30917
1500 400460
30918

¹ для криволинейного резака можно заказать запасное лезвие по номеру заказа 30023

ИНСТРУМЕНТ ДЛЯ УСТАНОВКИ

Доказавшие свою надежность в реальных рабочих условиях шаблоны, пробойники и инструменты для сверления облегчают и ускоряют точную подготовку лент для установки механических соединителей Flexco® Bolt Hinged.

Помимо криволинейного шаблона, для монтажа соединителей Flexco® Bolt Hinged необходимы: пробойник или ударный бур (для лент с толщиной обкладок до 5 мм), ключ и инструмент для обламывания болтов. Рекомендуется использовать инструменты ударного действия (требуется адаптер для инструмента - номер заказа 5552 и подходящий по мощности гайковерт), применение которых поможет сократить время монтажа как минимум на 50 %.

Описание инструмента Номер заказа Артикул
Рожок для направления болтов 2BH 30480
Обламыватель болтов (2 шт.) 110 30474
Пробойник P1P 30460
Ключ S1S 30442
Ударный пробойник HP1 30463
Ударный ключ HW1 30447
Адаптер для инструмента 5552 30481
