Замки для конвейерных лент Flexco® Bolt Solid Plate 2EE Everdur®

Механические соединители Flexco® Bolt Solid Plate 2EE Everdur®

Система соединения конвейерных лент Flexco® Bolt Solid Plate System обеспечивает надежное болтовое неразъемное стыковое соединение с превосходной удерживающей способностью.

Безопасное решение для зерновых элеваторов - соединители из медного сплава Everdur® не искрят при контакте с роликами, барабанами и скребками.

Everdur® - безопасность транспортировки зерна на элеваторах - ваш приоритет №1

Чтобы свести к минимуму риск взрыва на элеваторе, лучшим выбором будут безыскровые соединители конвейерных лент из сплава Everdur®. Замки Flexco® Bolt Solid Plate 2EE Everdur® изготовлены из прочного сплава меди и силикона, поэтому они, в отличии от стали или нержавеющей стали, не создают искр при контакте с роликами, барабанами и скребками, немагнитны и достаточно устойчивы к истиранию - идеальный выбор для длительного срока службы при работе с пыльным зерном. Болты и гайки в этих соединителях для безопасности также изготовлены из сплава Everdur®.

Механические соединители Flexco® 2EE поставляются в картонных коробках по 25 шт.

Основные характеристики Flexco® Bolt Solid Plate 2EE

• Толщина ленты: от 14 мм до 21 мм
• Минимальный диаметр барабана: 700 мм
• Для номинального натяжения ленты до: 440 PIW
• Прочность ленты до: 800 Н/мм
• Материал: Everdur®

Типоразмер механических соединителей Flexco® Bolt Solid Plate 2EE выбирается в зависимости от толщины ленты, прочности ленты и диаметра приводного барабана конвейера.

Предварительно собранные наборы Quick-Fit™ 2EE для быстрой установки

Одним из основных преимуществ болтовых соединителей Flexco® Bolt Solid Plate 2EE является простой и быстрый монтаж. Flexco предлагает болты специальной конструкции, которая обеспечивает мгновенное попадание в гайку, существенно ускоряя работу. В каждую нижнюю пластину ввернуты два болта, что ускоряет установку соединения.

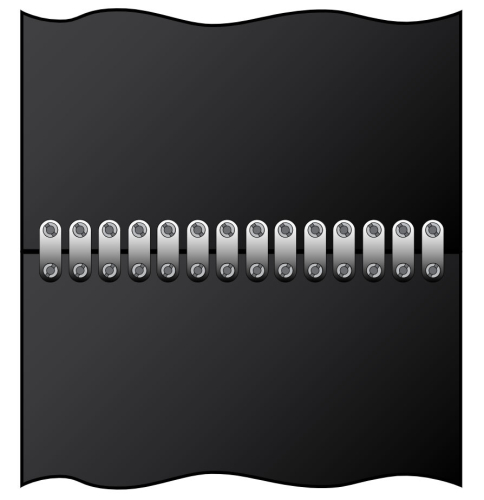

Соединение конвейерной ленты замками Flexco® Bolt Solid Plate под прямым углом 90°

• Соединение под углом 90° является наиболее часто используемым типом соединения на желобчатых и прямых конвейерах для сыпучих материалов.
• Для такой стыковки требуется минимальное количество соединителей, а его установка выполняется очень просто и быстро.
• При допустимом диаметре барабанов данный тип соединения является предпочтительным.

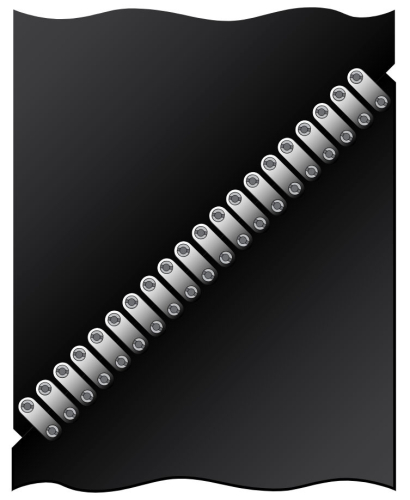

Соединение конвейерной ленты замками Flexco® Bolt Solid Plate 2EE под углом 45°для барабанов с малым диаметром

Соединение под углом 45° градусов может использоваться в ситуациях, когда диаметр барабанов конвейера на 25% меньше диаметра барабанов, для которых рекомендуется использовать соединения под углом.

Размеры болтовых соединителей Flexco Bolt Solid Plate 2EE

Количество механических соединителей Flexco® Bolt Solid Plate 2EE для стыковки конвейерной ленты определенной ширины

(*** при соединении ленты под углом 45° можно уменьшить минимально рекомендуемый диаметр приводного барабана на 25%)

Шаблоны Flexco® Bolt Solid Plate 90° и 45° для соединителей 2ЕE

Инструмент для установки Flexco® Bolt Solid Plate 2EE

Доказавшие свою надежность в реальных рабочих условиях шаблоны, пробойники и инструменты для сверления облегчают и ускоряют точную подготовку лент для установки соединителей Flexco® Bolt Solid Plate №2.

Помимо шаблона, для монтажа соединителей Flexco® Bolt Solid Plate №2 необходимы: пробойник или ударный бур (для лент с толщиной обкладок до 5 мм), ключ и инструмент для обламывания болтов. Рекомендуется использовать инструменты ударного действия (требуется адаптер для инструмента - номер заказа 5552 и подходящий по мощности гайковерт), применение которых может сократить время монтажа как минимум на 50 %.

Лента Flexco-Lok® для соединителей Flexco® 2EE

Лента Flexco-Lok® — это жесткая нейлоновая лента, которая используется для обеспечения герметизации стыковых соединений от проникновения мелких частиц и влаги.

Flexco-Lok® поставляется в упаковке по 30 метров.

Как увеличить срок эксплуатации механического стыкового соединения Flexco® Bolt Solid Plate

Снятие части резиновой обкладки конвейерной ленты обеспечивает меньший выступ соединения над поверхностью, в результате чего уменьшается износ пластин, улучшается взаимодействие с лезвиями устройства для очистки ленты, а также снижается уровень шума от роликов.

Кроме того, при снятии части резиновой обкладки, эффективная толщина ленты уменьшается, что позволяет использовать соединители меньшего размера.

Flexco® Belt Groover

Канавконарезатель для снятия части резиновой обкладки конвейерной ленты. Ширина канавки 11,0 мм

Силиконовая смазка Flexco® Silicone Lubricant

Силиконовая смазка существенно облегчат процесс подготовки отверстий в конвейерной ленте и увеличивает ресурс инструмента.

Зубило Flexco®

С помощью молотка и зубила можно легко заменить отдельные изношенные элементы, без необходимости замены всего соединения.

Для соединителей Flexco® Bolt Solid Plate 2EE можно заказать дополнительные гайки из эвердура номер заказа 20388 и болты из эвердура номер заказа 20409 по 100 шт./уп.

Торговые марки Flexco®, Flexco® Quick-Fit™, HD™, Flexco-Lok®, MegAlloy® принадлежат FLEXIBLE STEEL LACING COMPANY FLEXCO® DOWNERS GROVE, IL 60515 U.S.A. FLEXCO® Reg. U.S. Pat. & TM of

Оригинальная продукция Flexible Steel Lacing Company, USA - Flexco® (Флекско)
