Шарнирные замки на винах для монокордовых транспортерных лент

«Вулкан» - Монолит 120/1250

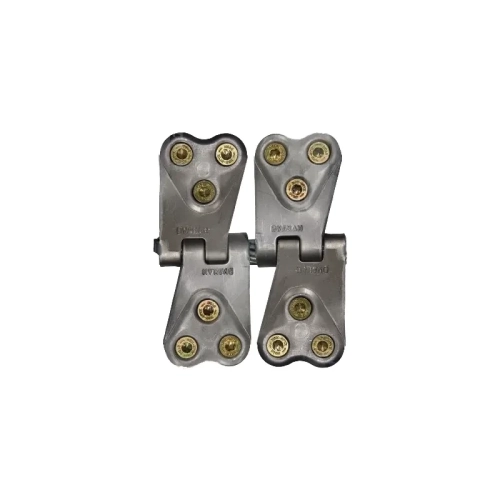

«Вулкан» - Монолит 120/1250 – применяется на лентах разрывной прочностью до 1250 кН/м. Соединение включает в себя комплект шарнирных соединителей, состоящих из профилированных неразъемных сегментов с тремя крепежными винтами на каждой из сторон. Соединительный стержень стопорится при помощи «фиксаторов» что не дает ему выпасть из шарнира. Преимуществом неразъемного соединения «Вулкан» - Монолит 120/1250 в комплектации с цельнометаллическим соединительным стержнем является ремонтопригодность, исключая при этом время и затраты на монтаж нового стыка.

Самая высокая эффективность для проходческих работ. «Вулкан» - Монолит 120/1250 специально разработан для выполнения норматива монтажа по времени – не более 1 часа.

Характеристики соединителей «Вулкан» - Монолит 120/1250

Типоразмер болтового соединения «Вулкан» - Монолит выбирается в зависимости от толщины конвейерной ленты, её прочности и диаметра приводного барабана конвейера.

Возможна поставка комплектов «Вулкан» - Монолит для ширины транспортерной ленты: 600 мм, 800 мм, 1000 мм, 1200 мм, 1400 мм, 1600 мм

Комплект поставки «Вулкан» - Монолит 120/1250

Варианты комплектации «Вулкан» - Монолит 120/1250

Инструкция по монтажу «Вулкан» - Монолит

1. Полотно конвейерной ленты размещается на ровной деревянной основе. Края полотна обрезаются перпендикулярно оси.

2. При помощи специального инструмента или ножа снимается резиновая обкладка с обеих сторон ленты, на ширину 58 мм от края, согласно шаблона.

3. Стыкуемые края ленты, соблюдая соостность, выкладываются на ровную деревянную поверхность, плотно друг к другу.

4. На «стык» ленты накладывается шаблон, при этом разделительная часть шаблона утапливается в «разрез» стыка. Выбирается такое положение шаблона, при котором на стыкуемой ленте будет находиться целое число соединителей.

5. Сверлом Ø 5,5 мм по шаблону просверливаются отверстия. После сверления шаблон убирается.

6. На один из краёв соединяемой ленты поочередно устанавливаются соединители. Далее в отверстия ввинчиваются винты на глубину корда.

7. Второй край соединяемой ленты вставляется в ряд соединителей, и во все отверстия элементов соединения вворачиваются винты на глубину корда.

8. На предварительно ввёрнутые винты снизу накручиваются гайки. При затяжке винта гайка центрирует винт и утапливается в потай. Затяжка производится от центра к краям ленты, с моментом затяжки не менее 150 Нм.

9. Выступающие части винтов обламываются при помощи ломателя.
