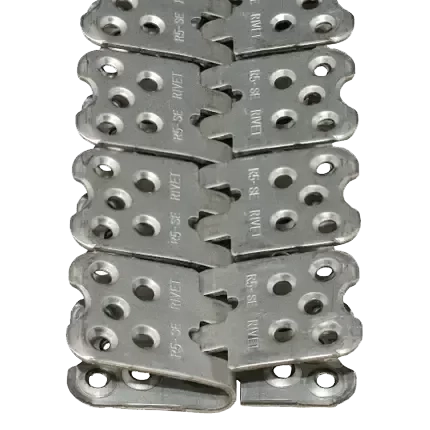

Замки R5½ для конвейерной ленты толщиной от 10 до 15 мм

Разъемные соединители R5½ для стыковки конвейерных лент толщиной от 10 до 15 мм шириной до 1200 мм - ближайший аналог Flexco R5 ½

R5½ - надежные и доступные механические соединители для транспортерных лент по транспортировке песка, щебня, строительных смесей, зерновых, сыпучих и штучных грузов на прямых и желобчатых конвейерах.

Универсальные механические разъемные соединители R5½ для стыковки конвейерных лент толщиной от 10 до 15 мм на предприятиях по производству бетона, стройматериалов, добычи песка, глины, соли, на ленточных конвейерах для транспортировки зерна и т.п. В зависимости от комплектации, поставляются с алюминиевые заклепками 5х30 или винтами 5х30 с низкими гайками. Соединители R5½ предназначены для соединения конвейерных лент прочностью до 1000 Н/мм, минимально рекомендуемый диаметр приводного барабана 250 мм.

Общие характеристики стыкового соединения конвейерных лент R5½

Конструктивной особенностью разъемных механических соединителей R5½ является способ соединения механического шарнира с конвейерной лентой с помощью заклепок или винтов.

Соединители R5½ устанавливаются на концы соединяемой ленты, после чего обе части стыка соединяются по принципу «замка-молнии», т.е. шарнирные петли конца конвейерной ленты помещаются между петлями другого, а внутрь вводится соединительный стержень AC диаметром 7 мм

Соединительный стержень представляет собой отрезок каната специальной конструкции длина которого зависит от ширины конвейерной ленты.

Замковые соединители R5½ поставляются в комплекте на ширину соединяемой ленты 1200 мм двумя цельными полосами, а при стыковке могут набираться на любую ширину ленты путем добавления (или сокращения) необходимого количества звеньев.

Обратите внимание! Длина одной полосы в комплекте соединителей R5½ составляет менее 1200 мм, потому что при стыковке конвейерной ленты необходимо оставить равный отступ от каждого края и подрезать полотно ленты под углом 45 градусов для предотвращения зацепов.

Преимущества соединителей R5 ½

• при подготовке к стыковке конвейерной ленты не требуется послойная разделка, как при горячей или холодной вулканизации - только простая обрезка под прямым углом с помощью угольника;
• гибкость полученного стыка не создает напряжений при прохождении лентой барабанов;
• одинаковая по всей толщине лента не затрудняет прохождение по очистным устройствам;
• упрощается демонтаж и монтаж ленточного полотна в любом месте.

Вы сами выбираете, что использовать - забивные заклепки, или винты с низкой гайкой. Используйте винты, когда необходимо получить стыковое соединение максимальной прочности или заклепки, когда нагрузка не большая, а конвейерную ленту надо соединить быстро.
