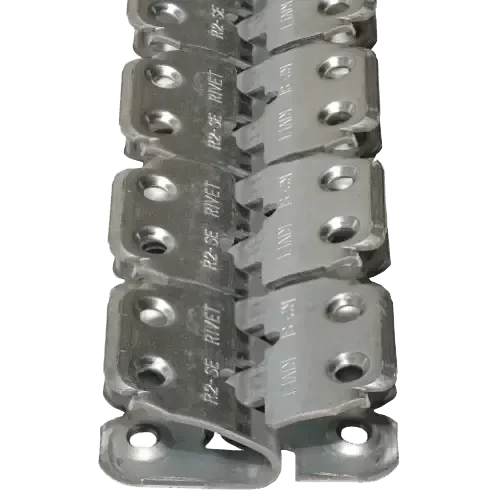

Замки R2 для конвейерной ленты толщиной от 6 до 10 мм

Разъемные соединители R2 для стыковки конвейерных лент толщиной от 6 до 10 мм шириной до 1000 мм - ближайший аналог Flexco R2

R2 - надежные и доступные механические соединители для транспортерных лент по транспортировке песка, строительных смесей, зерновых, сыпучих и штучных грузов на прямых и желобчатых конвейерах.

Универсальные механические разъемные соединители R2 для стыковки конвейерных лент толщиной от 6 до 10 мм на предприятиях по производству бетона, стройматериалов, добычи песка, глины, соли, на ленточных конвейерах для транспортировки зерна и т.п. В зависимости от комплектации, поставляются с алюминиевые заклепками 5х20 или винтами 5х30 с низкими гайками. Соединители R2 предназначены для соединения конвейерных лент прочностью до 600 Н/мм, минимально рекомендуемый диаметр приводного барабана 125 мм.

Общие характеристики стыкового соединения конвейерных лент R2

Конструктивной особенностью разъемных механических соединителей R2 является способ соединения механического шарнира с конвейерной лентой с помощью заклепок или винтов.

Соединители R2 устанавливаются на концы соединяемой ленты, после чего обе части стыка соединяются по принципу «замка-молнии», т.е. шарнирные петли конца конвейерной ленты помещаются между петлями другого, а внутрь вводится соединительный стержень К20 диаметром 5,6 мм или стальной стержень в полимерной оплетке NC диаметром 6,3 мм.

Соединительный стержень представляет собой отрезок каната специальной конструкции длина которого зависит от ширины конвейерной ленты.

Замковые соединители R2 поставляются в комплекте на ширину соединяемой ленты 1000 мм двумя цельными полосами, а при стыковке могут набираться на любую ширину ленты путем добавления (или сокращения) необходимого количества звеньев.

Обратите внимание! Длина одной полосы в метровом комплекте соединителей R2 составляет 940 мм, а не 1000 мм, потому что при стыковке конвейерной ленты необходимо оставить равный отступ от каждого края и подрезать полотно ленты под углом 45 градусов для предотвращения зацепов.

Преимущества соединителей R2

• при подготовке к стыковке конвейерной ленты не требуется послойная разделка, как при горячей или холодной вулканизации - только простая обрезка под прямым углом с помощью угольника;
• гибкость полученного стыка не создает напряжений при прохождении лентой барабанов;
• одинаковая по всей толщине лента не затрудняет прохождение по очистным устройствам;
• упрощается демонтаж и монтаж ленточного полотна в любом месте.

Вы сами выбираете, что использовать - забивные заклепки, или винты с низкой гайкой. Используйте винты, когда необходимо получить стыковое соединение максимальной прочности или заклепки, когда нагрузка не большая, а конвейерную ленту надо соединить быстро.
