Соединители для конвейерных лент Flexco® Bolt Solid Plate 1-1/2ЕS

Оставить отзыв

Бренд:

FLEXCO

Неразъемные болтовые механические соединители Flexco® Bolt Solid Plate 1-1/2ES (25 шт.) для соединения транспортерной ленты толщиной 11 - 17 мм, прочностью до 500 Н/мм, минимальный диаметр барабана 400 мм. Материал: нержавеющая сталь. Артикул 20038

Характеристики

Материал:

нержавеющая сталь 300

Тип соединителя:

Flexco® Bolt Solid Plate

Размер соединителя:

Flexco® 1½

Смотреть все

Категории

Flexco® 1½

Артикул: 20038

Наличие уточняйте

Заказ по телефону:+7 938 133-09-47

Для заказа или получения консультации по этому товару, пожалуйста, отправьте нам запрос на электронную почту: sales@centrobelt.ru

Описание

Механические соединители Flexco® Bolt Solid Plate 1-1/2ES

Система соединения конвейерных лент Flexco® Bolt Solid Plate System обеспечивает надежное болтовое неразъемное стыковое соединение с превосходной удерживающей способностью.

Механические соединители Flexco® 1-1/2ES поставляются в картонных коробках по 25 шт.

Номер заказа	Артикул
1-1/2ES	20038

Основные характеристики Flexco® Bolt Solid Plate 190ES

Толщина соединяемой ленты	11-17 мм
Прочность ленты	500 Н/мм
Номинальное натяжение ленты	300 PIW
min. Ø барабана	400 мм

¹ Типоразмер механических соединителей Flexco® Bolt Solid Plate 1-1/2ES выбирается в зависимости от толщины ленты, прочности ленты и диаметра приводного барабана конвейера

Основные размеры болтовых соединителей Flexco Bolt Solid Plate 1-1/2ES

Расстояние между болтами	41 мм
Длина пластины	69 мм
Ширина пластины	26 мм
Толщина пластины	2.5 мм
Диаметр болта	7.8 мм

Количество механических соединителей Flexco® Bolt Solid Plate 1-1/2ES для стыковки конвейерной ленты определенной ширины

Ширина конвейерной ленты, мм	стык 90°	стык 45° ***
500	13	21
650	17	27
800	21	32
1000	26	36
1200	31	43
1400	37	51

(*** при соединении ленты под углом 45° можно уменьшить минимально рекомендуемый диаметр приводного барабана на 25%)

Таблица соответствия минимальных диаметров барабанов и выбора размера болтовых механических соединителей Flexco® Bolt Solid Plate в зависимости от натяжения конвейерной ленты

Размер соединителей	Толщина ленты, мм (измеряется после снятие обкладки)	Прочность ленты ≤ Н/мм	Расчетное натяжение ленты ≤ PIW	Рекомендуемый минимальный диаметр барабана для соединения ленты под углом 90°. При установке соединения под углом 45° минимальный диаметр барабана можно уменьшить на 25%.
Размер соединителей	Толщина ленты, мм (измеряется после снятие обкладки)	Прочность ленты ≤ Н/мм	Расчетное натяжение ленты ≤ PIW	Рабочее натяжение ленты 75-100% от расчетного	Рабочее натяжение ленты менее 75% от расчетного
1	5-11	300	150	300	250
140, 140VP	5-11	400	225	350	300
190,190VP	8-14	600	375	450	400
1-1/2	11-17	500	300	450	400
2, 2VP	14-21	800	440	760	700
2-1/4	14-30	1000	620	920	850
2-1/2	19-25	800	450	1050	1000
3	24-32	1000	560	1220	1200

¹ Рекомендованное рабочее натяжение включает коэффициент безопасности 4:1. Допустимое рабочее натяжение зависит от прочности ленты, а также типа соединителей. Указанное для механического соединителя номинальное значение в ньютонах на миллиметр (Н/мм) имеет значение только при использовании с лентой соответствующей прочности. За информацией о номинальных характеристиках конвейерной ленты обратитесь к ее поставщику. При любых изменениях, относящихся к ленте, барабанам, натяжению ленты или условиям работы конвейера, всегда необходимо проводить оценку выбора механических соединителей Flexco®.

Предварительно собранные наборы Quick-Fit™ 1-1/2ES для быстрой установки

Одним из основных преимуществ болтовых соединителей Flexco® Bolt Solid Plate 1-1/2ES является простой и быстрый монтаж. Flexco® предлагает болты специальной конструкции, которая обеспечивает мгновенное попадание в гайку, существенно ускоряя работу. В каждую нижнюю пластину ввернуты два болта, что ускоряет установку соединения.

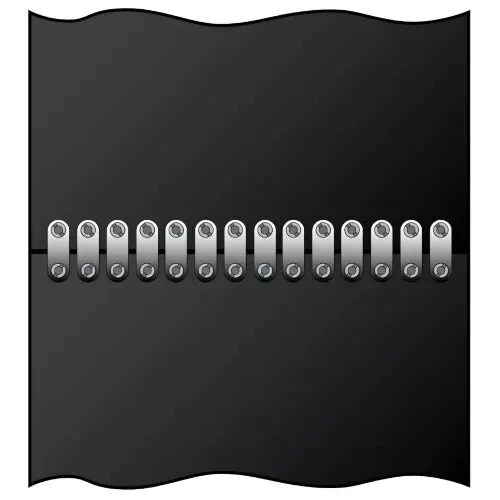

Соединение конвейерной ленты замками Flexco® Bolt Solid Plate под прямым углом 90°

Соединение под углом 90° является наиболее часто используемым типом соединения на желобчатых и прямых конвейерах для сыпучих материалов.
Для такой стыковки требуется минимальное количество соединителей, а его установка выполняется очень просто и быстро.
При допустимом диаметре барабанов данный тип соединения является предпочтительным.

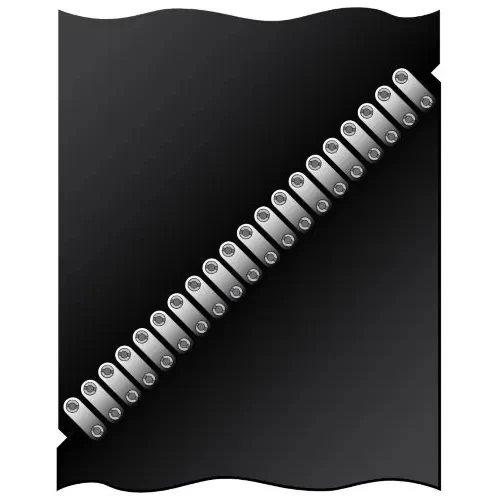

Соединение конвейерной ленты замками Flexco® Bolt Solid Plate 1-1/2ES под углом 45°для барабанов с малым диаметром

Соединение под углом 45° градусов может использоваться в ситуациях, когда диаметр барабанов конвейера на 25% меньше диаметра барабанов, для которых рекомендуется использовать соединения под углом.

Шаблоны Flexco® Bolt Solid Plate 90° и 45° для соединителей 1-1/2ЕS

Ширина ленты	Шаблон 90°	Шаблон 45°
800	1-1/2-800	1-1/2-800-45
1000	1-1/2-1000	1-1/2-1000-45
1200	1-1/2-1200	1-1/2-1200-45
1400	1-1/2-1400	1-1/2-1400-45

Инструмент для установки Flexco® Bolt Solid Plate 1-1/2ES

Доказавшие свою надежность в реальных рабочих условиях шаблоны, пробойники и инструменты для сверления облегчают и ускоряют точную подготовку лент для установки соединителей Flexco® Bolt Solid Plate 1-1/2ES.

Помимо шаблона, для монтажа соединителей Flexco® Bolt Solid Plate 1-1/2ES необходимы: пробойник или ударный бур (для лент с толщиной обкладок до 5 мм), ключ и инструмент для обламывания болтов. Рекомендуется использовать инструменты ударного действия (требуется адаптер для инструмента - номер заказа 5552 и подходящий по мощности гайковерт), применение которых может сократить время монтажа как минимум на 50 %.

Описание инструмента	Номер заказа	Артикул
Рожок для направления болтов	2BH	30480
Обламыватель болтов (2 шт.)	112	30475
Пробойник	P2P	30461
Ключ	S2S	30444
Ударный пробойник	HP2	30464
Ударный ключ	HW2	30448
Адаптер для инструмента	5552	30481

Лента Flexco-Lok® для соединителей Flexco® 1-1/2ES

Лента Flexco-Lok® — это жесткая нейлоновая лента, которая используется для обеспечения герметизации стыковых соединений от проникновения мелких частиц и влаги.

Номер заказа	Артикул	Ширина
FL11C	30889	17 мм

Flexco-Lok® поставляется в упаковке по 30 метров.

Как увеличить срок эксплуатации стыкового соединения Flexco® Bolt Solid Plate

Снятие части резиновой обкладки конвейерной ленты обеспечивает меньший выступ соединения над поверхностью, в результате чего уменьшается износ пластин, улучшается взаимодействие с лезвиями устройства для очистки ленты, а также снижается уровень шума от роликов.

Кроме того, при снятии части резиновой обкладки, эффективная толщина ленты уменьшается, что позволяет использовать соединители меньшего размера.

Flexco® Belt Groover

Канавконарезатель для снятия части резиновой обкладки конвейерной ленты. Ширина канавки 11,0 мм

Номер заказа	Артикул	Вес
FBG1	31978	0,7
HSP3 сменное лезвие	31980	0,08

Силиконовая смазка Flexco® Silicone Lubricant

Силиконовая смазка существенно облегчат процесс подготовки отверстий в конвейерной ленте и увеличивает ресурс инструмента.

Номер заказа	Артикул	Вес
SL5-1	30932	0,42

Зубило Flexco®

Номер заказа	Артикул
C2C	30439

С помощью молотка и зубила можно легко заменить отдельные изношенные элементы, без необходимости замены всего соединения.

Для соединителей Flexco® Bolt Solid Plate 1-1/2ES можно заказать дополнительные гайки и болты из нержавеющей стали по 100 шт./уп.

Торговые марки Flexco®, Flexco® Quick-Fit™, HD™, Flexco-Lok®, Everdur®, MegAlloy® принадлежат FLEXIBLE STEEL LACING COMPANY FLEXCO® DOWNERS GROVE, IL 60515 U.S.A. FLEXCO® Reg. U.S. Pat. & TM of

Оригинальная продукция Flexible Steel Lacing Company, USA - Flexco® (Флекско)
