Замки 140Е Flexco® Bolt Solid Plate 25 шт./уп.

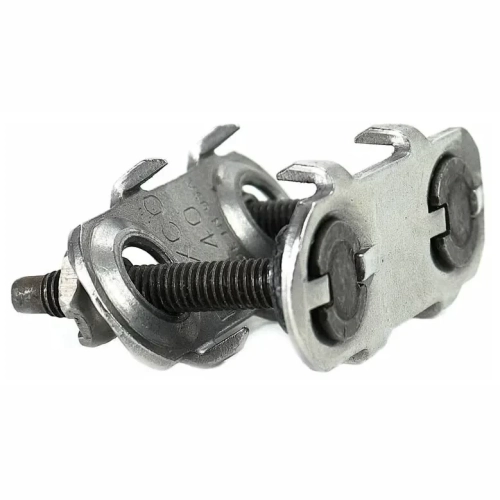

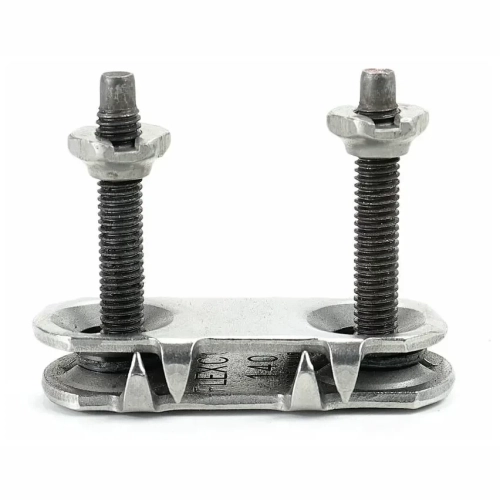

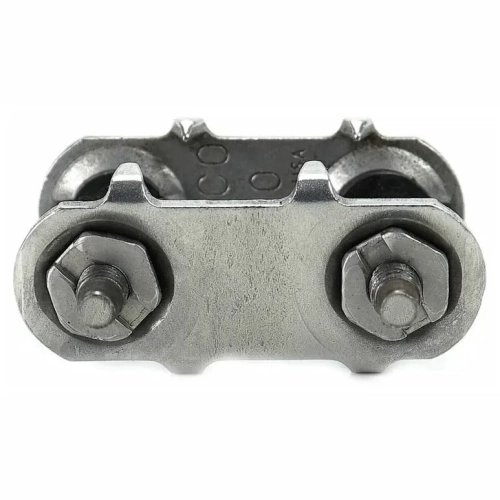

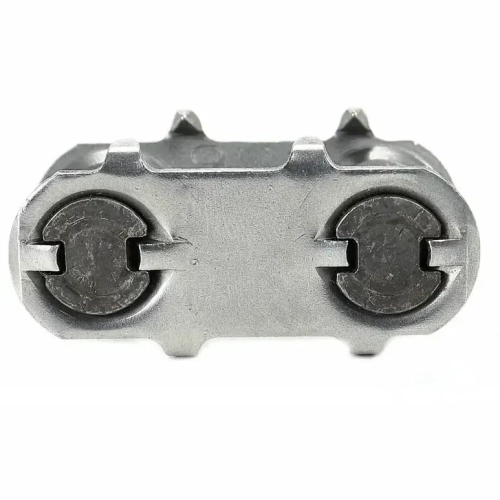

Механические соединители Flexco® Bolt Solid Plate 140

Система соединения конвейерных лент Flexco® Bolt Solid Plate System обеспечивает надежное болтовое неразъемное стыковое соединение с превосходной удерживающей способностью.

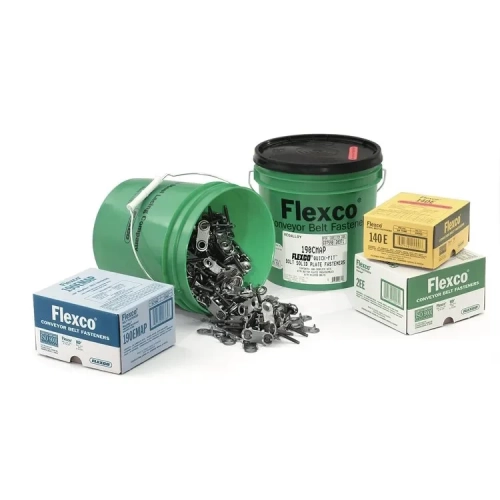

Механические соединители Flexco® 140C поставляются в пластиковых ведрах по 100 шт. и могут продаваться поштучно.

Основные характеристики Flexco® Bolt Solid Plate 140C

¹ Типоразмер механических соединителей Flexco® Bolt Solid Plate 140 выбирается в зависимости от толщины ленты, прочности ленты и диаметра приводного барабана конвейера

Основные размеры болтовых соединителей Flexco Bolt Solid Plate 140C

Количество механических соединителей Flexco® Bolt Solid Plate 140C для стыковки конвейерной ленты определенной ширины

(*** при соединении ленты под углом 45° можно уменьшить минимально рекомендуемый диаметр приводного барабана на 25%)

Таблица соответствия минимальных диаметров барабанов и выбора размера болтовых механических соединителей Flexco® Bolt Solid Plate в зависимости от натяжения конвейерной ленты

¹ Рекомендованное рабочее натяжение включает коэффициент безопасности 4:1. Допустимое рабочее натяжение зависит от прочности ленты, а также типа соединителей. Указанное для механического соединителя номинальное значение в ньютонах на миллиметр (Н/мм) имеет значение только при использовании с лентой соответствующей прочности. За информацией о номинальных характеристиках конвейерной ленты обратитесь к ее поставщику. При любых изменениях, относящихся к ленте, барабанам, натяжению ленты или условиям работы конвейера, всегда необходимо проводить оценку выбора механических соединителей Flexco®.

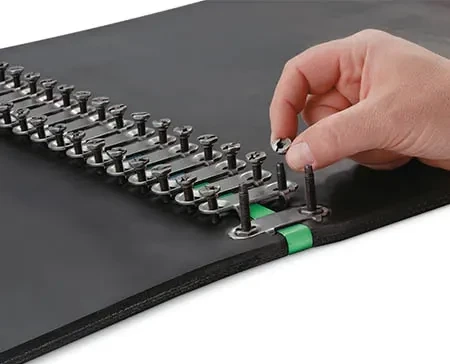

Предварительно собранные наборы Quick-Fit™ 140C для быстрой установки

Одним из основных преимуществ болтовых соединителей Flexco® Bolt Solid Plate 140C является простой и быстрый монтаж. Flexco® предлагает болты специальной конструкции, которая обеспечивает мгновенное попадание в гайку, существенно ускоряя работу. В каждую нижнюю пластину ввернуты два болта, что ускоряет установку соединения.

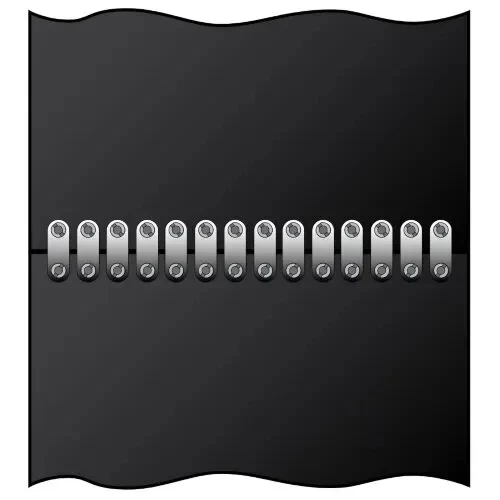

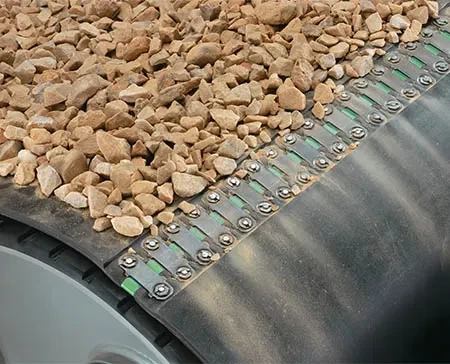

Соединение конвейерной ленты замками Flexco® Bolt Solid Plate под прямым углом 90°

• Соединение под углом 90° является наиболее часто используемым типом соединения на желобчатых и прямых конвейерах для сыпучих материалов.
• Для такой стыковки требуется минимальное количество соединителей, а его установка выполняется очень просто и быстро.
• При допустимом диаметре барабанов данный тип соединения является предпочтительным.

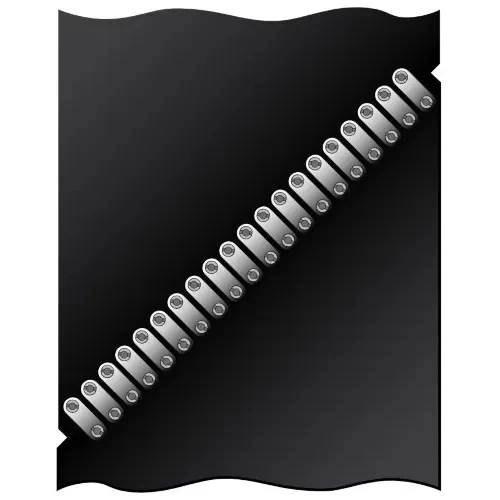

Соединение конвейерной ленты замками Flexco® Bolt Solid Plate 140C под углом 45°для барабанов с малым диаметром

Соединение под углом 45° градусов может использоваться в ситуациях, когда диаметр барабанов конвейера на 25% меньше диаметра барабанов, для которых рекомендуется использовать соединения под углом.

Шаблоны Flexco® Bolt Solid Plate 90° и 45° для соединителей 140C

Инструмент для установки Flexco® Bolt Solid Plate 140C

Доказавшие свою надежность в реальных рабочих условиях шаблоны, пробойники и инструменты для сверления облегчают и ускоряют точную подготовку лент для установки соединителей Flexco® Bolt Solid Plate 140.

Помимо шаблона, для монтажа соединителей Flexco® Bolt Solid Plate 140 необходимы: пробойник или ударный бур (для лент с толщиной обкладок до 5 мм), ключ и инструмент для обламывания болтов. Рекомендуется использовать инструменты ударного действия (требуется адаптер для инструмента - номер заказа 5552 и подходящий по мощности гайковерт), применение которых может сократить время монтажа как минимум на 50 %.

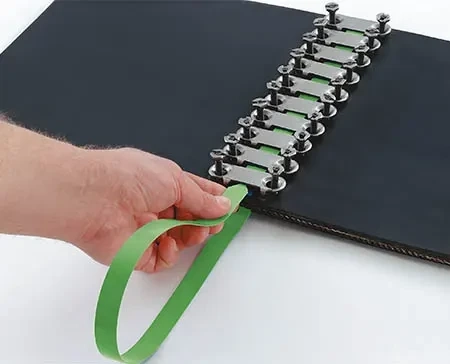

Лента Flexco-Lok® для соединителей Flexco® 140C

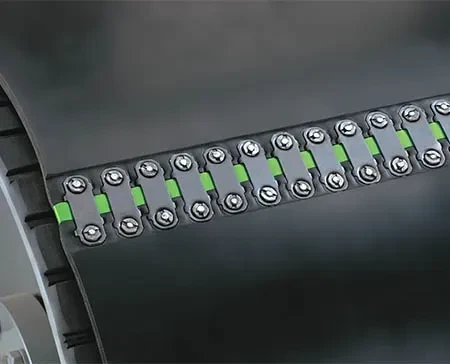

Лента Flexco-Lok® — это жесткая нейлоновая лента, которая используется для обеспечения герметизации стыковых соединений от проникновения мелких частиц и влаги.

Flexco-Lok® поставляется в упаковке по 30 метров.

Как увеличить срок эксплуатации стыкового соединения Flexco® Bolt Solid Plate

Снятие части резиновой обкладки конвейерной ленты обеспечивает меньший выступ соединения над поверхностью, в результате чего уменьшается износ пластин, улучшается взаимодействие с лезвиями устройства для очистки ленты, а также снижается уровень шума от роликов.

Кроме того, при снятии части резиновой обкладки, эффективная толщина ленты уменьшается, что позволяет использовать соединители меньшего размера.

Flexco® Belt Groover

Канавконарезатель для снятия части резиновой обкладки конвейерной ленты. Ширина канавки 11,0 мм

Силиконовая смазка Flexco® Silicone Lubricant

Силиконовая смазка существенно облегчат процесс подготовки отверстий в конвейерной ленте и увеличивает ресурс инструмента.

Зубило Flexco®

С помощью молотка и зубила можно легко заменить отдельные изношенные элементы, без необходимости замены всего соединения.

Для соединителей Flexco® Bolt Solid Plate 140C можно заказать дополнительные гайки номер заказа 20377 и болты номер заказа 20399 по 100 шт./уп.

Ремонт порезов и разрывов конвейерной ленты с помощью соединителей Flexco® Bolt Solid Plate 140C

Для ремонта продольных порезов, пробоев, отверстий в конвейерной ленте, а также разрывов бортов можно использовать стандартные болтовые соединители Flexco® Bolt Solid Plate подходящего размера.

В случае рваных разрывов по всей длине конвейерной ленты стандартные болтовые соединители можно дополнить соединителями на 3 болта: Flexco® RP1, Flexco® RP2. Они устанавливаются попеременно на протяжении всего разрыва. Трехболтовые соединители также можно использовать для упрочнения ослабленных участков ленты до возникновения разрыва.

Торговые марки Flexco®, Flexco® Quick-Fit™, HD™, Flexco-Lok®, Everdur®, MegAlloy® принадлежат FLEXIBLE STEEL LACING COMPANY FLEXCO® DOWNERS GROVE, IL 60515 U.S.A. FLEXCO® Reg. U.S. Pat. & TM of

Оригинальная продукция Flexible Steel Lacing Company, USA - Flexco® (Флекско)
