Замки для конвейерных лент Flexco® Bolt Solid Plate 190C

Механические соединители Flexco® Bolt Solid Plate 190C

Система соединения конвейерных лент Flexco® Bolt Solid Plate System обеспечивает надежное болтовое неразъемное стыковое соединение с превосходной удерживающей способностью.

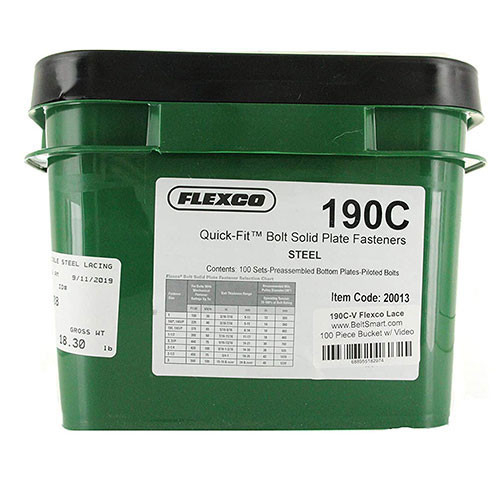

Механические соединители Flexco® 190C поставляются в пластиковых ведрах по 100 шт.

Основные характеристики Flexco® Bolt Solid Plate 190C

• Толщина ленты: от 8 мм до 14 мм
• Минимальный диаметр барабана: 400 мм
• Для номинального натяжения ленты до: 375 PIW
• Прочность ленты до: 650 Н/мм
• Материал: сталь

Типоразмер механических соединителей Flexco® Bolt Solid Plate 190C выбирается в зависимости от толщины ленты, прочности ленты и диаметра приводного барабана конвейера.

Предварительно собранные наборы Quick-Fit™ 190C для быстрой установки

Одним из основных преимуществ болтовых соединителей Flexco® Bolt Solid Plate 190C является простой и быстрый монтаж. Flexco предлагает болты специальной конструкции, которая обеспечивает мгновенное попадание в гайку, существенно ускоряя работу. В каждую нижнюю пластину ввернуты два болта, что ускоряет установку соединения.

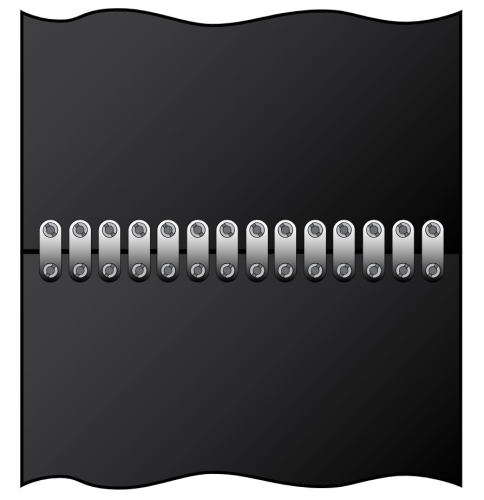

Соединение конвейерной ленты замками Flexco® Bolt Solid Plate под прямым углом 90°

• Соединение под углом 90° является наиболее часто используемым типом соединения на желобчатых и прямых конвейерах для сыпучих материалов.
• Для такой стыковки требуется минимальное количество соединителей, а его установка выполняется очень просто и быстро.
• При допустимом диаметре барабанов данный тип соединения является предпочтительным.

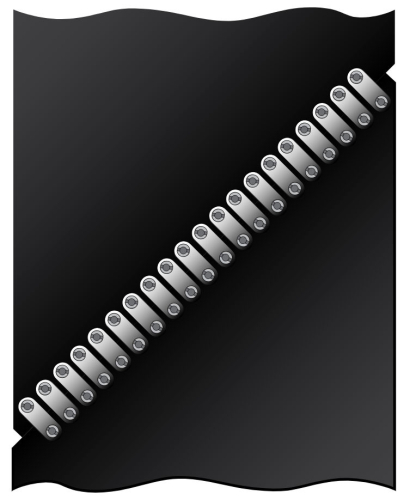

Соединение конвейерной ленты замками Flexco® Bolt Solid Plate 190C под углом 45°для барабанов с малым диаметром

Соединение под углом 45° градусов может использоваться в ситуациях, когда диаметр барабанов конвейера на 25% меньше диаметра барабанов, для которых рекомендуется использовать соединения под углом.

Размеры болтовых соединителей Flexco Bolt Solid Plate 190C

Количество механических соединителей Flexco® Bolt Solid Plate 190C для стыковки конвейерной ленты определенной ширины

(*** при соединении ленты под углом 45° можно уменьшить минимально рекомендуемый диаметр приводного барабана на 25%)

Шаблоны Flexco® Bolt Solid Plate 90° и 45° для соединителей 190C

Инструмент для установки Flexco® Bolt Solid Plate 190C

Доказавшие свою надежность в реальных рабочих условиях шаблоны, пробойники и инструменты для сверления облегчают и ускоряют точную подготовку лент для установки соединителей Flexco® Bolt Solid Plate №190.

Помимо шаблона, для монтажа соединителей Flexco® Bolt Solid Plate №190 необходимы: пробойник или ударный бур (для лент с толщиной обкладок до 5 мм), ключ и инструмент для обламывания болтов. Рекомендуется использовать инструменты ударного действия (требуется адаптер для инструмента - номер заказа 5552 и подходящий по мощности гайковерт), применение которых может сократить время монтажа как минимум на 50 %.

Лента Flexco-Lok® для соединителей Flexco® 190C

Лента Flexco-Lok® — это жесткая нейлоновая лента, которая используется для обеспечения герметизации стыковых соединений от проникновения мелких частиц и влаги.

Flexco-Lok® поставляется в упаковке по 30 метров.

Как увеличить срок эксплуатации механического стыкового соединения Flexco® Bolt Solid Plate

Снятие части резиновой обкладки конвейерной ленты обеспечивает меньший выступ соединения над поверхностью, в результате чего уменьшается износ пластин, улучшается взаимодействие с лезвиями устройства для очистки ленты, а также снижается уровень шума от роликов.

Кроме того, при снятии части резиновой обкладки, эффективная толщина ленты уменьшается, что позволяет использовать соединители меньшего размера.

Flexco® Belt Groover

Канавконарезатель для снятия части резиновой обкладки конвейерной ленты. Ширина канавки 11,0 мм

Силиконовая смазка Flexco® Silicone Lubricant

Силиконовая смазка существенно облегчат процесс подготовки отверстий в конвейерной ленте и увеличивает ресурс инструмента.

Зубило Flexco®

С помощью молотка и зубила можно легко заменить отдельные изношенные элементы, без необходимости замены всего соединения.

Также, для соединителей Flexco® Bolt Solid Plate 190C можно заказать дополнительные гайки номер заказа 20377 и болты номер заказа 20399 по 100 шт./уп.

Ремонт порезов и разрывов конвейерной ленты с помощью соединителей Flexco® Bolt Solid Plate 190C

Для ремонта продольных порезов, пробоев, отверстий в конвейерной ленте, а также разрывов бортов можно использовать стандартные болтовые соединители Flexco® Bolt Solid Plate подходящего размера.

В случае рваных разрывов по всей длине конвейерной ленты стандартные болтовые соединители можно дополнить соединителями на 3 болта: Flexco® RP1, Flexco® RP2. Они устанавливаются попеременно на протяжении всего разрыва. Трехболтовые соединители также можно использовать для упрочнения ослабленных участков ленты до возникновения разрыва.

Почему мы рекомендуем механические болтовые соединители Flexco®

Не все болтовые соединители одинаковы... Поэтому, прежде чем выбрать надежную систему механического соединения для своей конвейерной ленты, обязательно узнайте некоторые факты:

1. Болты с более высокой прочностью на растяжение создают более устойчивый стык, который сопротивляется усталости.
   Прочность болтов является ключевым компонентом целостности стыкового соединения, а самые прочные болты на рынке производятся компанией Flexco®. Болты имеют значительно более высокую прочность на разрыв, чем изделия ведущих конкурирующих брендов. Это означает, что вы можете рассчитывать на механические соединители Flexco®.

2. Гайки с более высоким номинальным крутящим моментом обеспечивают большую силу сжатия, увеличенную стойкость к ударным нагрузкам и предотвращают заедание гайки во время установки. Прочность гайки также играет большую роль в целостности стыка. Когда гайки противостоят крутящему моменту, они остаются плотно прилегающими. Flexco® использует гайки, которые могут выдерживать крутящий момент более 390 фунтов/ дюйм, что делает их самыми прочными на рынке. Результат - лучшее сжатие, низкий профиль и увеличенный срок службы.

3. Пилотные болты обеспечивают более быструю и простую установку. Одним из основных преимуществ болтовых соединителей является простой и быстрый монтаж. Flexco® предлагает болты патентованной пилотной конструкции, которая обеспечивает мгновенное выравнивание гайки при установке, существенно ускоряя работу.

4. Только лучшие материалы. Качество стали, которую использует Flexco® для производства соединителей отвечает самым высоким требованиям на устойчивость к истиранию для долгой и надежной работы механических стыков. Для особых условий эксплуатации предлагаются соединители из нержавеющей стали, безыскрового сплава Everdur®, сплава с повышенной устойчивостью к истиранию MegAlloy® и обрезиненные соединители VP.

Вы получаете надежное стыковое соединение с превосходной прочностью и большим сроком службы - именно то, что вы ожидаете от Flexco®
