Замки для конвейерных лент Flexco® Bolt Solid Plate 1-1/2CMA MegAlloy®

Механические соединители Flexco® Bolt Solid Plate 1-1/2CMA MegAlloy®

Система соединения конвейерных лент Flexco® Bolt Solid Plate System обеспечивает надежное болтовое неразъемное стыковое соединение с превосходной удерживающей способностью.

Механические соединители Flexco® 1-1/2CMA поставляются в пластиковых ведрах по 100 шт.

Основные характеристики Flexco® Bolt Solid Plate 1-1/2CMA

• Толщина ленты: от 11 мм до 17 мм
• Минимальный диаметр барабана: 400 мм
• Для номинального натяжения ленты до: 300 PIW
• Прочность ленты до: 500 Н/мм
• Материал: MegAlloy® (верхние пластины)

MegAlloy® - это запатентованный сплав из высококачественной стали прошедший специальную термообработку, с высокими показателями устойчивости к износу и истиранию.

Благодаря использованию механических соединителей Flexco® из сплава MegAlloy® продлевается срок службы стыковых соединений на конвейерных лентах транспортирующих высоко абразивные грузы.

MegAlloy® можно рекомендовать использовать там, где транспортируются такие абразивные материалы, как: щебень, гранит, известняк, клинкер, песок и гравий, глина, железная руда, на производстве бетона и т.п.

MegAlloy® не рекомендуется использовать там где присутствуют: коррозионные среды, кислоты и фосфаты, зоны ударного воздействия, такие как дробилки и питатели по перегрузке материала.

Типоразмер механических соединителей Flexco® Bolt Solid Plate 2EMA выбирается в зависимости от толщины ленты, прочности ленты и диаметра приводного барабана конвейера.

Предварительно собранные наборы Quick-Fit™ 1-1/2CMA для быстрой установки

Одним из основных преимуществ болтовых соединителей Flexco® Bolt Solid Plate 1-1/2CMA является простой и быстрый монтаж. Flexco предлагает болты специальной конструкции, которая обеспечивает мгновенное попадание в гайку, существенно ускоряя работу. В каждую нижнюю пластину ввернуты два болта, что ускоряет установку соединения.

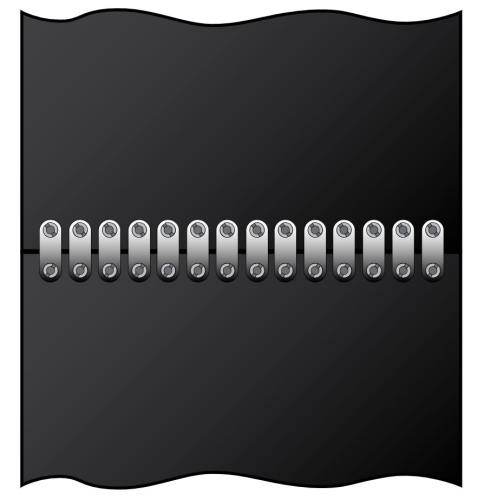

Соединение конвейерной ленты замками Flexco® Bolt Solid Plate под прямым углом 90°

• Соединение под углом 90° является наиболее часто используемым типом соединения на желобчатых и прямых конвейерах для сыпучих материалов.
• Для такой стыковки требуется минимальное количество соединителей, а его установка выполняется очень просто и быстро.
• При допустимом диаметре барабанов данный тип соединения является предпочтительным.

Cоединение конвейерной ленты замками Flexco® Bolt Solid Plate 1-1/2CMA под углом 45°для барабанов с малым диаметром

Соединение под углом 45° градусов может использоваться в ситуациях, когда диаметр барабанов конвейера на 25% меньше диаметра барабанов, для которых рекомендуется использовать соединения под углом.

Размеры болтовых соединителей Flexco Bolt Solid Plate 1-1/2CMA

Количество механических соединителей Flexco® Bolt Solid Plate 1-1/2CMA для стыковки конвейерной ленты определенной ширины

(*** при соединении ленты под углом 45° можно уменьшить минимально рекомендуемый диаметр приводного барабана на 25%)

Шаблоны Flexco® Bolt Solid Plate 90° и 45° для соединителей 1-1/2CMA

Инструмент для установки Flexco® Bolt Solid Plate 1-1/2CMA

Доказавшие свою надежность в реальных рабочих условиях шаблоны, пробойники и инструменты для сверления облегчают и ускоряют точную подготовку лент для установки соединителей Flexco® Bolt Solid Plate №1-1/2.

Помимо шаблона, для монтажа соединителей Flexco® Bolt Solid Plate №1-1/2 необходимы: пробойник или ударный бур (для лент с толщиной обкладок до 5 мм), ключ и инструмент для обламывания болтов. Рекомендуется использовать инструменты ударного действия (требуется адаптер для инструмента - номер заказа 5552 и подходящий по мощности гайковерт), применение которых может сократить время монтажа как минимум на 50 %.

Лента Flexco-Lok® для соединителей Flexco® 1-1/2CMA

Лента Flexco-Lok® — это жесткая нейлоновая лента, которая используется для обеспечения герметизации стыковых соединений от проникновения мелких частиц и влаги.

Flexco-Lok® поставляется в упаковке по 30 метров.

Как увеличить срок эксплуатации механического стыкового соединения Flexco® Bolt Solid Plate

Снятие части резиновой обкладки конвейерной ленты обеспечивает меньший выступ соединения над поверхностью, в результате чего уменьшается износ пластин, улучшается взаимодействие с лезвиями устройства для очистки ленты, а также снижается уровень шума от роликов.

Кроме того, при снятии части резиновой обкладки, эффективная толщина ленты уменьшается, что позволяет использовать соединители меньшего размера.

Flexco® Belt Groover

Канавконарезатель для снятия части резиновой обкладки конвейерной ленты. Ширина канавки 11,0 мм

Силиконовая смазка Flexco® Silicone Lubricant

Силиконовая смазка существенно облегчат процесс подготовки отверстий в конвейерной ленте и увеличивает ресурс инструмента.

Зубило Flexco®

С помощью молотка и зубила можно легко заменить отдельные изношенные элементы, без необходимости замены всего соединения.

Для соединителей Flexco® Bolt Solid Plate 1-1/2CMA можно заказать дополнительные гайки из номер заказа 20378 и болты номер заказа 20406 по 100 шт./уп.

Торговые марки Flexco®, Flexco® Quick-Fit™, HD™, Flexco-Lok®, MegAlloy® принадлежат FLEXIBLE STEEL LACING COMPANY FLEXCO® DOWNERS GROVE, IL 60515 U.S.A. FLEXCO® Reg. U.S. Pat. & TM of

Оригинальная продукция Flexible Steel Lacing Company, USA - Flexco® (Флекско)
