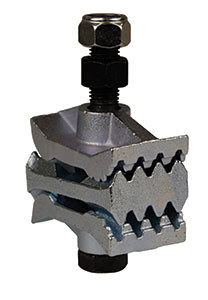

Соединители MAXIGRIP 630 Н/мм

Соединители для норийной ленты MAXIGRIP 1

Механические соединители Maxigrip предназначены для стыковки на элеваторах различных типов полимерных и резинотканевых норийных лент с разрывным усилием до 1600 Н/мм (Maxigrip 1 - до 630 Н/мм, Maxigrip 2 - от 800 Н/мм до 1600 Н/мм). Уникальная трехкомпонентная конструкция замков Maxigrip при установке сжимается высокопрочными болтами для надежной фиксации норийной ленты. Предлагаются из кованной (drop forged steel) и специальной стали (welded steel)

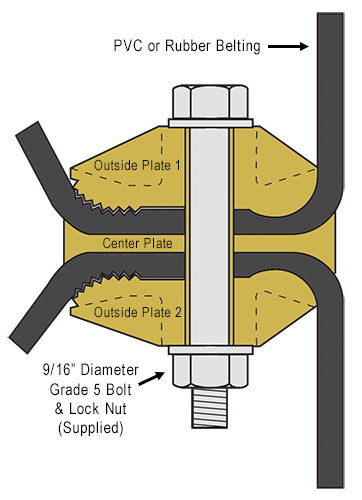

Как устроен замок Maxigrip 1 (drop forged steel)

• Верхняя наружная пластина с продольными и поперечными ребрами (зубцами), продольные ребрами располагаются с внутренней стороны соединителя, поперечные ребра – с наружной, для фиксации ленты.
• Центральная пластина
• Нижняя наружная пластина с продольными и поперечными ребрами (зубцами), продольные ребрами располагаются с внутренней стороны соединителя, поперечные ребра – с наружной, для фиксации ленты.

Замки MAXIGRIP из специальной стали (welded steel)
