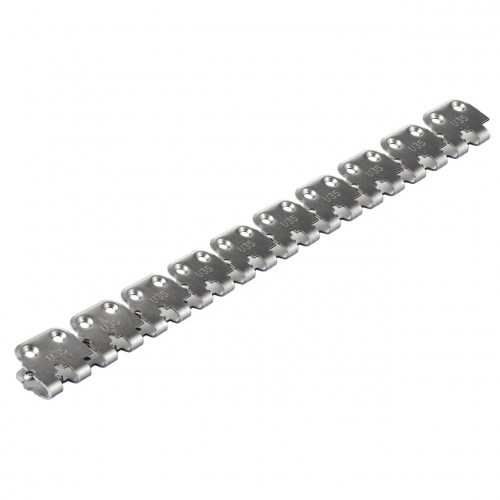

Соединительный замок U35 для конвейерной ленты толщиной от 5 до 8 мм

Разъемные соединители U35 для стыковки конвейерных лент толщиной от 5 до 8 мм

Универсальные механические разъемные соединители U35 для стыковки конвейерных лент толщиной от 5 до 8 мм на предприятиях по производству стройматериалов, ленточных конвейерах для транспортировки зерна, продукции сельского хозяйства и т.п.

Предназначены для соединения конвейерных лент прочностью до 400 Н/мм, минимальный диаметр приводного барабана от 100 мм. Представляют собой прочные зажимы для транспортерной ленты на заклепках.

Конструктивной особенностью разъемных механических соединителей U35 является способ соединения механического шарнира с конвейерной лентой с помощью алюминиевых, стальных или нержавеющих заклепок не требующих наличия специального оборудования и инструмента при монтаже.

5 плюсов в пользу выбора разъемных механических соединителей U35

1. легкость и удобство монтажа;
2. высокая прочность стыкового соединения;
3. не требуется приобретение дорогостоящего оборудования и инструмента для установки;
4. возможность повторного применения замка после демонтажа (на некоторых производствах конвейерная лента выходит из строя быстрее, чем механический стык - в этом случае замки U35 можно использовать повторно на другой ленте);
5. отличная цена в сравнении с подобными прочными зажимами для транспортерной ленты.

Механические соединители U35 устанавливаются на концы соединяемой ленты на заклепки при помощи обычного молотка или установочного инструмента для вытяжных заклепок, после чего обе части стыка соединяются по принципу «замка-молнии», т.е. шарнирные петли конца конвейерной ленты помещаются между петлями другого, а внутрь вводится соединительный стержень NC187

Соединительный стержень представляет собой отрезок каната специальной конструкции, длина которого зависит от ширины конвейерной ленты.

Разъемные соединители U35 поставляются в комплекте на ширину соединяемой ленты 1000 мм 10 полос по 200 мм, а при стыковке ленты могут набираться на любую ширину ленты путем добавления или сокращения необходимого количества звеньев.

Преимущества соединителей U35

• При подготовке к стыковке конвейерной ленты не требуется послойная разделка, как при горячей или холодной вулканизации - только простая обрезка ленты под прямым углом с помощью угольника;
• Гибкость полученного стыка не создает напряжений при прохождении лентой барабанов;
• Одинаковая по всей толщине лента в месте механического соединения не затрудняет прохождение по очистным устройствам;
• Упрощается демонтаж и монтаж ленточного полотна в любом месте - разъемный механический стык;
• Возможность увеличения/уменьшения длины стыка за счет добавления/сокращения количества звеньев - универсальность - подходит для соединения конвейерной ленты абсолютно любой ширины;
• Возможность повторного применения замка после демонтажа.

Области применения соединительных замков U35

• Производство строительных смесей
• Склады, логистика
• Транспортировка штучных грузов
• Транспортировка зерновых и прочей с/х продукции и др.

В стандартный комплект поставки соединителей U35 входят:

• полосы соединения для ширины конвейерной ленты 1000 мм (возможность увеличения/уменьшения длины стыка за счет добавления/сокращения количества звеньев или полос)
• соединительный стержень (заказывается дополнительно)
• заклепки DIN 5x20

Инструмент для установки соединителей U35

• нож 25 мм с регулируемым лезвием для конвейерной ленты
• металлическая линейка или угольник
• разметочный карандаш или мел
• молоток весом до 1,9 кг

Ваши выгоды от использования механических соединителей U35

• Высокая скорость монтажа
• Отсутствие необходимости приобретения специального инструмента для установки
• Привлекательная стоимость в сравнении с ближайшими аналогами
