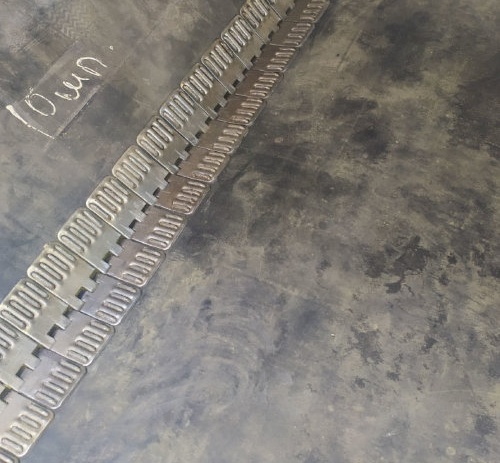

Механические соединители УМ 1400.13 для стыковки нагруженных конвейерных лент - высокопрочное шарнирное соединение

Забивная система - пластинчато-скобовое соединение. Высокопрочный шарнир из пружинной стали и П-образные скобы.

Шарнирное соединение УМ предназначено для соединения конвейерных лент прочностью до 1400 Н/мм. Стыковка ленты выполняется с помощью молотка и специального забивного устройства УМ130.

Параметры соединяемой ленты шарнирным соединением УМ 1400.13:

• Минимальный рекомендуемый диаметр приводного барабана 350 мм
• Прочность конвейерной ленты до 1400 Н/мм
• Толщина ленты от 12 до 25 мм (если толщина конвейерной ленты больше 14 мм, снимите часть верхней обкладки канавконарезателем СКЛ20)

* при толщине ленты более 14 мм необходимо в месте стыка снять верхние и/или нижние резиновые обкладки** верхнюю обкладку также целесообразно снимать для уменьшения износа скоб в процессе эксплуатации

Области применения УМ 1400:

• транспортировка угля, щебня, руды, породы, глины, песка, отсева и пр.
• бетонные заводы
• кирпичные заводы
• цементные заводы
• карьеры
• шахты
• разрезы

Механические шарнирные соединители УМ выпускаются следующих типов:

1. Шарнирное соединение УМ 1000.11 для лент прочностью до 1000 Н/мм
2. Шарнирное соединение УМ 1400.13 для лент прочностью до 1400 Н/мм
3. Шарнирное соединение УМ 1750.15 для лент прочностью до 1750 Н/мм

Разъемные механические соединители УМ 1400.13 запрессовываются в концы стыкуемых лент при помощи специального устройства, после чего обе части стыка соединяются по принципу «замка-молнии», внутрь петель вводится соединительный стержень УМ.

Соединительный стрежень для УМ, представляет собой отрезок каната специальной конструкции, длина которого зависит от ширины стыкуемой конвейерной ленты. Длина соединительного стержня УМ, мм - 785, 985, 1185, 1385, 1585.

Шарнирные механические соединители УМ поставляются в комплектах на ширину соединяемой конвейерной ленты 1000 мм, 1200 мм. В процессе стыковки могут набираться на любую ширину ленты.

Преимущества использования шарнирного стыкового соединения УМ

• при подготовке к стыковке ленты упрощается технология, не отслаиваются обкладки ленты, простая обрезка ленты под прямым углом;
• экономия конвейерной ленты до 1 м2 на стык;
• гибкость полученного стыка почти такая же, как цельной ленты, что не создает напряжений при прохождении лентой барабанов;
• одинаковая по всей толщине лента не затруднит прохождение по очистным устройствам;
• упрощается демонтаж и монтаж ленточного полотна в любом месте;снижается доля ручного труда (механизация работ) в связи с применением инструмента УМ130

Технология стыковки конвейерной ленты с использованием разъемных соединителей УМ 1400.13

Тип соединяемой конвейерной ленты: резинотканевая многопрокладочная толщиной от 12 мм прочностью до 1400 Н/мм

Примеры стандартных типов конвейерных лент по ГОСТ 20-85

ххх-4-ТК200-2-4-2-хх-РБ

ххх-4-ТК200-2-5-2-хх-РБ

ххх-5-ТК200-2-4-2-хх-РБ

ххх-5-ТК200-2-5-2-хх-РБ

ххх-6-ТК200-2-6-3-хх-РБ

где ххх – ширина конвейерной ленты

хх – тип рабочей обкладки (А, Б, И … )

Подготовка конвейерной ленты к стыковке

1. Обрезать оба края стыкуемой ленты под углом 90 градусов с помощью специального ножа и угольника;
2. При необходимости снять верхнюю или нижнюю обкладку ленты, чтобы толщина ленты в месте стыка не превышала 15 мм;
3. Количество соединителей определяется простым выкладыванием на ленту отступая от каждого края ленты 30-40 мм;
4. В случае стыковки ленты различной ширины, количество соединителей набирается по ширине меньшей ленты;
5. Количество соединителей должно быть строго одинаковым для каждого края стыкуемой ленты;
6. С помощью рулетки определить центр ленты;
7. Процесс стыковки ленты начинать от центра ленты к краям;
8. Набор шарнирных соединителей УМ 1750.15 в устройство УМ130;
9. Набрать шарнирные соединители УМ в планку набора соединителей (скободержатель) устройства УМ130 овальными отверстиями вниз и зафиксировать их шомполом;
10. Соединители набираются не боле 6 шт. за один раз;
11. Обязательно отступать по одному посадочному месту для соединителей УМ с левой и правой стороны планки набора соединителей

Запрессовка соединителей УМ 1400.13

1. Вставить проволочные скобы 2 шт. в посадочное место ударного механизма (центральную часть бойка). Установить ударный механизм в направляющие станины напротив первого соединителя;
2. Придерживая устройство УМ130 одной рукой легкими ударами молотка по посадочной пяте догнуть соединитель до полной посадки соединительных элементов УМ 1400.13 к станине;
3. Нанести несколько ударов молотком по бойку УМ130 до его естественного отскока;
4. Произвести те же действия напротив крайнего соединителя и только потом перейти к центральным в любой последовательности:
5. Вставить проволочную скобы 2 шт. в посадочное место ударного механизма (крайнюю часть бойка) и произвести допрессовку крайней части соединителей в любой последовательности;
6. Извлечь шомпол, освободить ленту;
7. Произвести выше изложенные действия с оставшимися участками ленты путем перестановки устройства (при этом крайний запрессованный соединитель устанавливается в свободное посадочное место скободержателя в плотную с новым соединителем)

Окончательная допрессовка стыкового соединения

1. После соединения, края ленты обрезать под углом 30 градусов по ходу движения ленты;
2. Для фиксации стержня у края соединителя, одеть гайку и расклепать на стержне;
3. Готовое стыковое шарнирное соединение выложить на жесткую поверхность и путем удара молотка по соединителям произвести допрессовку соединителей УМ 1400.13

Внимание! Не используйте молоток весом более 1,5 кг. Допрессовка шарнирных соединителей УМ на устройстве не допускается, в целях увеличения срока службы устройства УМ130

После окончания запрессовки соединителей обо торца ленты соединить с помощью соединительного стержня УМ или УМ Б

Внимание! Шарнирное соединение конвейерной ленты прослужит значительно дольше, если планово менять соединительные стержни в случае их износа (рекомендуется производить замену стержня каждые три месяца, в зависимости от условий эксплуатации конвейера)
