Готовые решения для механической стыковки конвейерных лент толщиной от 3.5 до 15 мм

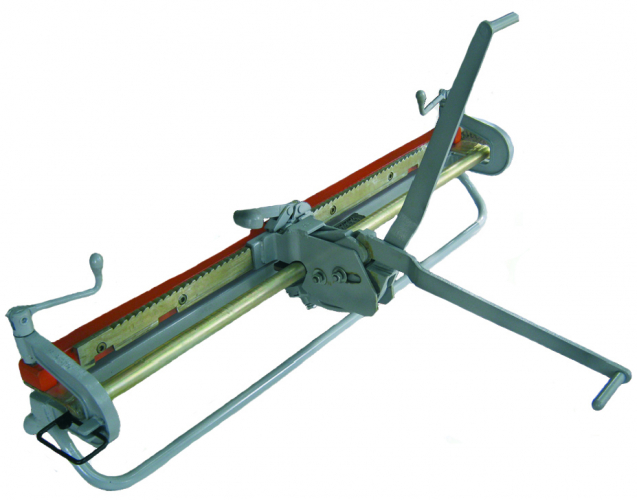

Устройство СКЛУ-20 с набором инструментов

Поделиться
Устройство для стыковки лент СКЛУ-20 (устройство, угольник с ножом, канавканарезатель). Универсальное устройство, позволяет запрессовывать соединители на транспортерную ленту любой ширины.
Артикул: СКЛУ-20
В наличии
Заказ по телефону:+7 938 133-09-47
Для заказа или получения консультации по этому товару, пожалуйста, отправьте нам запрос на электронную почту: sales@centrobelt.ru
Устройство СКЛУ-20 с набором инструментов
Покупатели, которые приобрели Устройство СКЛУ-20 с набором инструментов, также купили
Описание

Устройство СКЛУ-20


Устройство СКЛУ-20  механическое рычажное без электрического привода для запрессовки скоб разъемных соединителей К27, К28.

Универсальное устройство - СКЛУ-20 позволяет запрессовывать соединители на ленту любой ширины. За один проход устройство СКЛУ-20 позволяет запрессовать 800 мм соединителей, в случае если этого недостаточно (лента шириной более 800 мм), необходимо производить запрессовку в два этапа, посредством перестановки устройства СКЛУ-20 вдоль стыка, причем справа налево. При втором подходе нужно установить соединители таким образом, чтобы сохранялся шаг между скобами.


Порядок работы устройства СКЛУ-20 при сшивке конвейерной ленты скобами К27, К28

  1. Заправить ленту в устройство, оставив по 30 мм с каждой стороны и упереть в дистанционные ограничители, расположенные на перфорированной трубе;
  2. Зафиксировать ленту винтовыми зажимами;
  3. Винт-указатель, расположенный на клещах, поставить в максимальное положение. Установить клещи в устройство, таким образом, чтобы нижняя часть щечек клещей вошла в пазы гребенчатой рейки (крайнее левое положение) и продвинуть клещи вдоль рейки, нажав на шаговое устройство три раза;
  4. Установить винт-указатель против цифры, соответствующей толщине ленты;
  5. Произвести запрессовку путем скрещивания клещей;
  6. Только после возврата клещей в исходное положение передвинуть их вдоль рейки, нажав шаговое устройств;
  7. В случае неполного загиба скоб, необходимо передвинуть винт-указатель в сторону уменьшения и произвести действия, указанные в п.п. 5-6;
  8. После запрессовки передвинуть клещи в крайнее левое положение, поставить винт-указатель в максимальное положение и снять клещи;
  9. Вытащить шомпол, ослабить зажимное устройство, удалить ленту;
  10. Повторить операции, указанные в пунктах 1-9 для второго конца ленты.
Для увеличения ресурса колодок универсального устройства СКЛУ-20  рекомендуется прошивать конвейерную ленту разъемными соединителями К27, К28 в два прохода - сначала установив переключатель толщины ленты на максимальное значение, а на второй проход установить переключатель на фактическую толщину конвейерной ленты.
